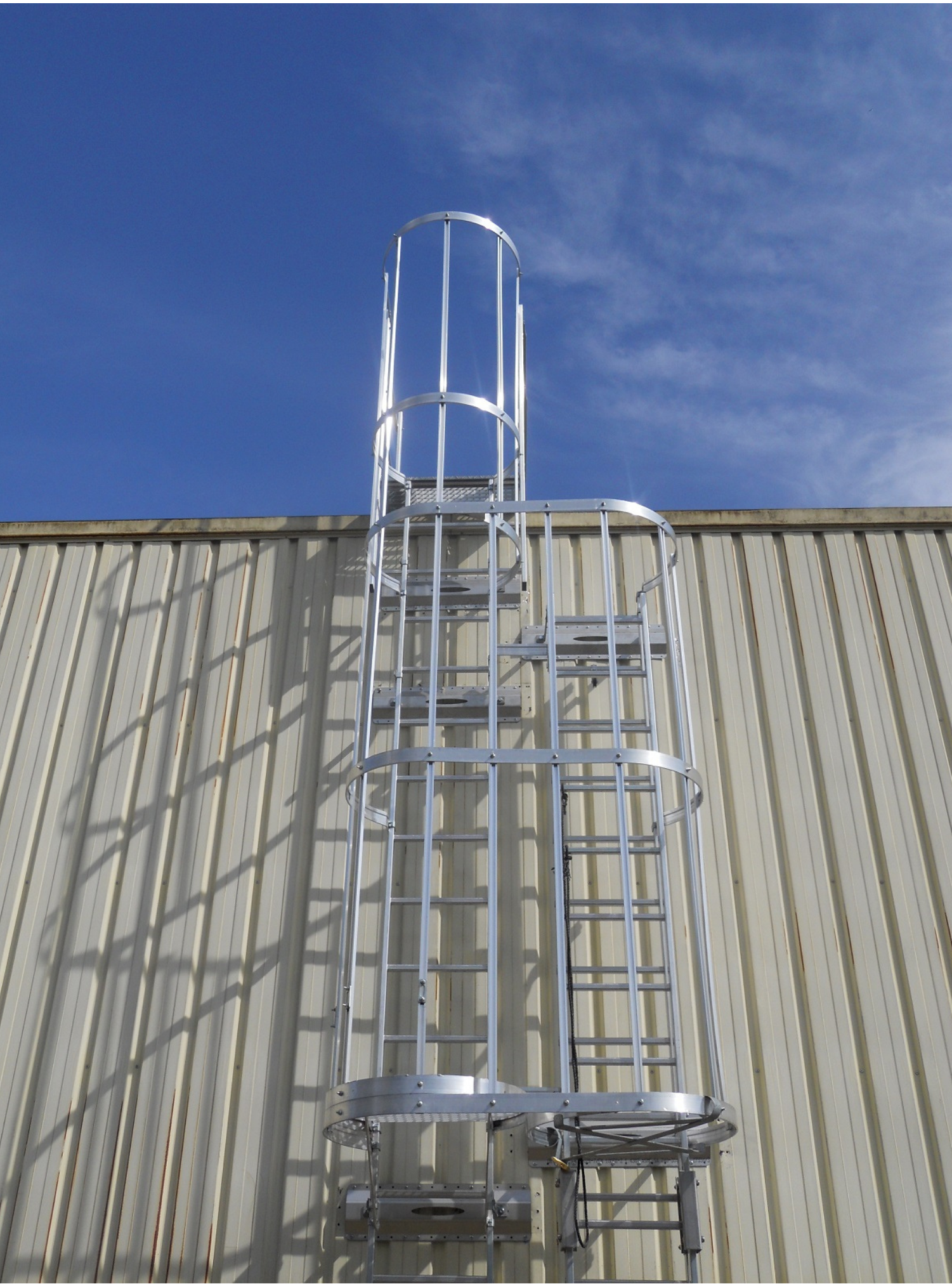

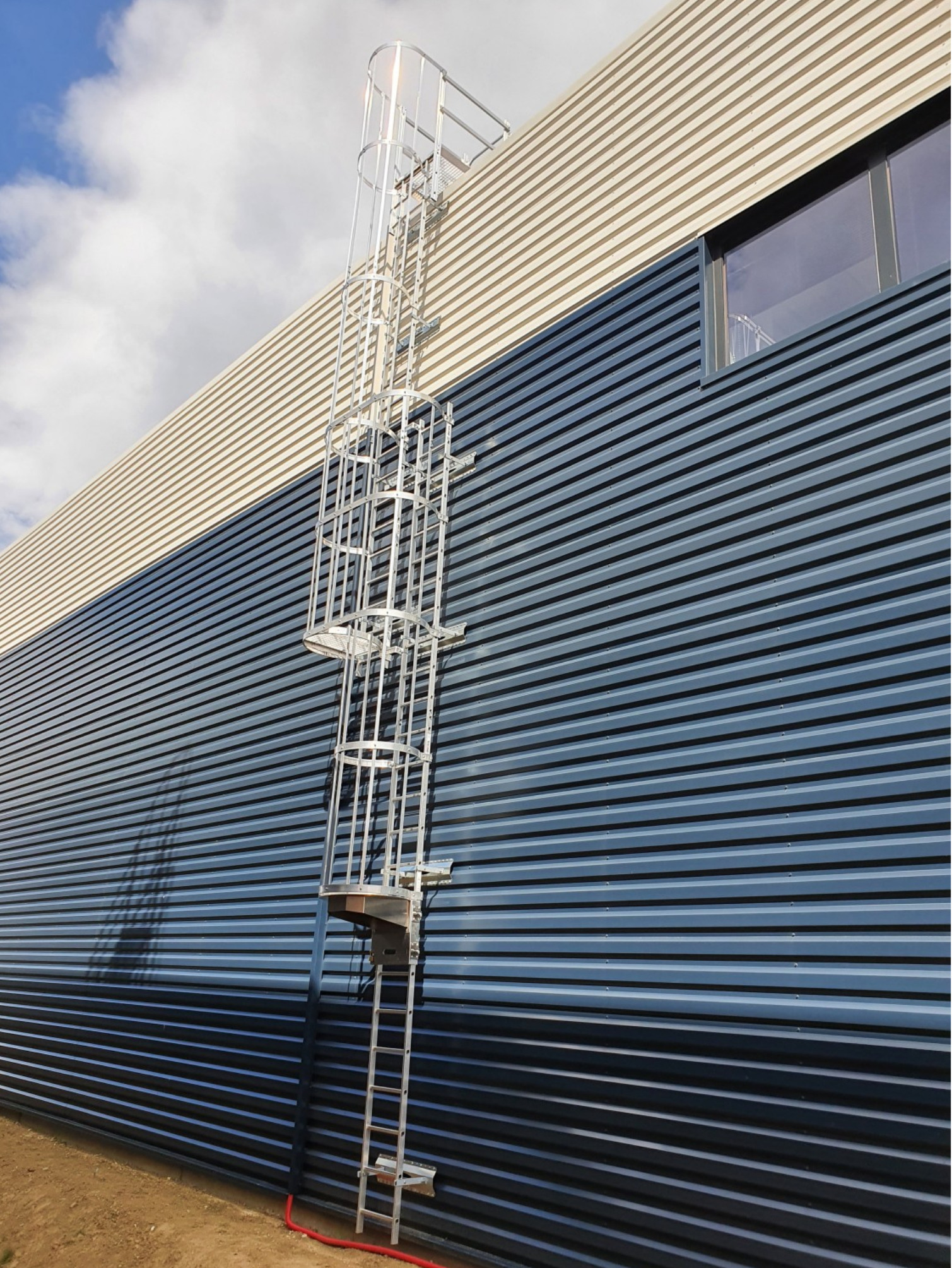

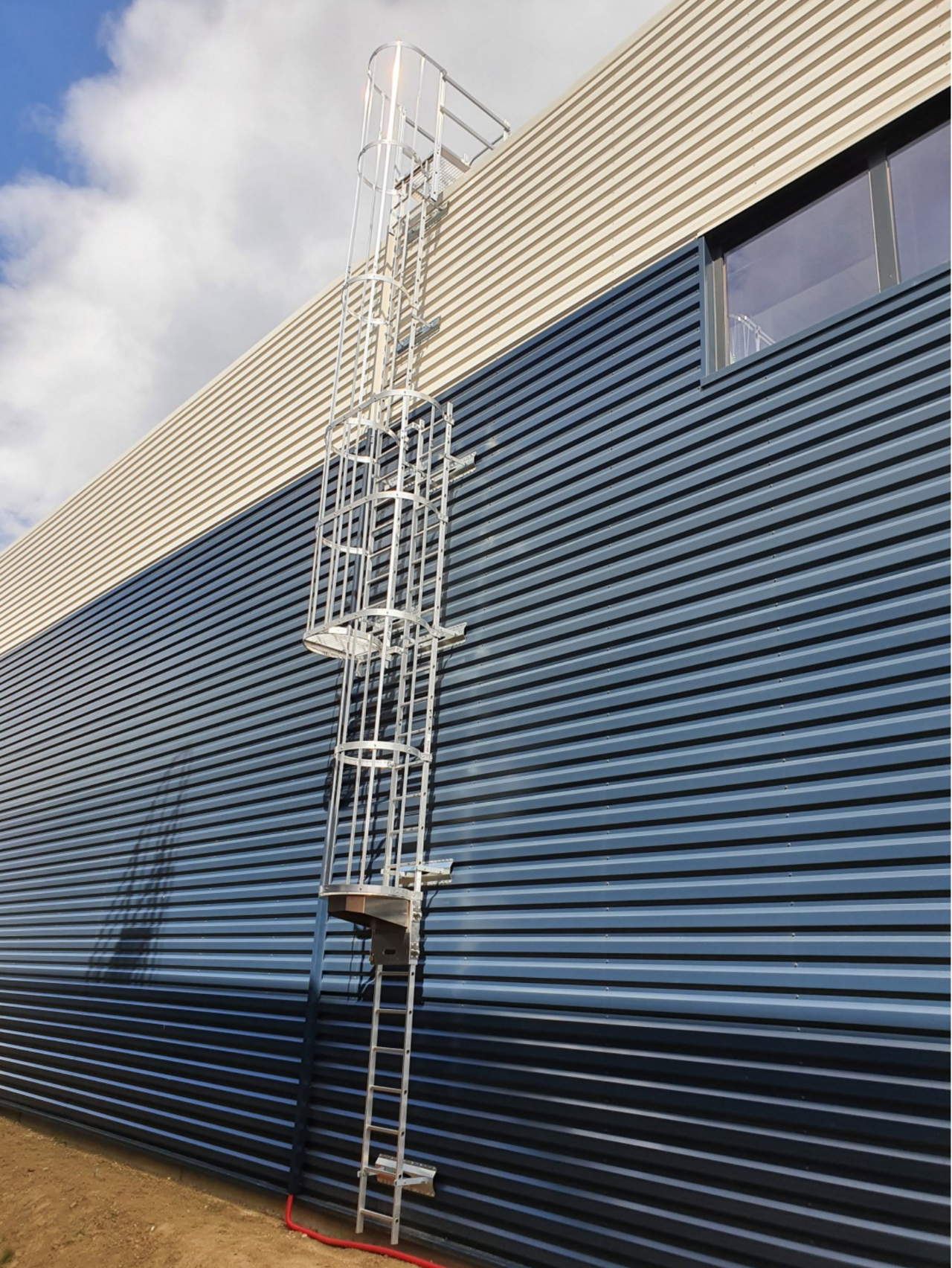

Échelle à crinoline : l'accès fixe sécurisé pour vos sites industriels
DESCRIPTION PRODUIT
L'échelle à crinoline MEISER est un accès sécurisé destiné au personnel professionnel (maintenance, exploitation) sur des lieux de travail exigeants : bâtiments industriels, installations techniques, locaux et terrasses techniques. Disponible en 4 matières au choix, elle s'adapte à tous vos environnements, y compris les plus corrosifs.
4 matières disponibles, tenues en stock
- Aluminium — léger et résistant à la corrosion
- Acier galvanisé — solution économique et robuste
- Inox 304L — pour environnements exigeants
- Inox 316L — pour environnements fortement corrosifs (milieu marin, chimique…)
Coloris personnalisable au choix.
De nombreux domaines d'application
- Accès toiture terrasse par l'extérieur ou par trappe intérieure
- Accès de secours (accès pompiers)
- Descente dans conduits, cheminées
- Accès machines, silos, cuves, citernes
- Accès passerelles, paliers et niveaux intermédiaires
Une large plage de hauteurs, en une seule volée
- Jusqu'à 8000 mm (HAF) sans changement de volée pour un accès bâtiment (norme NF E 85-016)
- Jusqu'à 10 000 mm (HAF) sans changement de volée pour un accès machine (norme NF EN ISO 14122-4)
- 4 longueurs standards manchonnables entre elles (1120, 1960, 3080 et 3920 mm) pour s'adapter précisément à votre hauteur à franchir
- Échelons antidérapants en alu, acier ou inox
La crinoline, une protection réglementaire
La crinoline est vendue au mètre linéaire (filants, cerceaux et fixations compris), livrée en filants de 4000 mm, avec pièces de jonction pour assurer la continuité de la protection (sorties, changements de volée…). À partir d'une hauteur à franchir de 3000 mm, la protection par crinoline est obligatoire, débutant entre 2200 et 3000 mm du sol.
Des configurations complètes et sur mesure
- Fixations : pattes fixes, pattes réglables, consoles, plaques de fixation bardage, solution bi-fixation jusqu'à 8000 mm sans reprise intermédiaire
- Sorties : de face directe, pour franchissement d'acrotère, latérales réversibles, sous trappe ou lanterneau
- Changement de volée et paliers : palier de repos escamotable, palier de sortie ajustable par modules de 500 ou 1000 mm
- Condamnation d'accès : opercules, panneaux, croix de fermeture, kit pour échelle coulissante, habillage latéral perforé
Sécurité et conformité aux normes
Nos échelles à crinoline sont conformes aux normes NF E 85-016, NF EN ISO 14122-4 et NF EN 1090 (certification Institut de Soudure), avec certificat de conformité disponible sur demande. Les plaques de fixation bardage sont testées selon les normes de résistance en vigueur.
Dimensions
Hauteur à franchir
de 195 mm à 2934 mm (jusqu'à 15 marches)
Longueur d'obstacle et de palier :
jusqu'à 3000 mm, par modules de 500 ou 1000 mm
Largeur de passage libre
800, 900 ou 1000 mm
Dimensions des marches
Marches à 45°, hauteur de marche standard 200 mm
Caractéristiques
Finition
Acier galvanisé à chaud selon la norme NF EN ISO 1461
Options sur demande
Garde-corps amovibles (suppression possible selon l'environnement, si le vide en bordure est inférieur à 180 mm) Raccord mural pour le palier de sortie Laquage RAL standard Prémontage usine Conception en aluminium, inox 304L ou 316L
Charge d'exploitation
200 kg/m²
Classe antidérapance
R11 (selon la norme DIN 51130)
Domaines d'application
Industrie
Disponibilité
Livraison sous 10 jours
Point fort 1
Conception auto-stable
Point fort 2
Modularité et adaptabilité
Point fort 3
Conforme aux normes NF E 85-015 et NF EN 1090
-
À partir de quelle hauteur la crinoline devient-elle obligatoire ?
La protection par crinoline est obligatoire à partir d'une hauteur à franchir de 3000 mm. Elle débute alors entre 2200 et 3000 mm du sol, et est vendue au mètre linéaire en filants de 4000 mm avec pièces de jonction pour assurer sa continuité.
-
Quelle hauteur une échelle à crinoline peut-elle franchir sans changement de volée ?
La hauteur à franchir (HAF) peut atteindre 8000 mm sans changement de volée pour un accès bâtiment (norme NF E 85-016), et jusqu'à 10 000 mm pour un accès machine (norme NF EN ISO 14122-4). Au-delà, un changement de volée avec palier de repos doit être prévu au minimum tous les 6000 mm.
-
Quelles matières sont disponibles pour une échelle à crinoline MEISER ?
Nos échelles à crinoline sont tenues en stock en 4 matières : aluminium, acier galvanisé, inox 304L et inox 316L, avec une couleur personnalisable au choix selon vos besoins et votre environnement (corrosif ou non).
-
Quelles solutions de fixation existent selon mon support ?
Plusieurs solutions sont disponibles : pattes fixes (standard ou courte), pattes et consoles réglables (pour dégagement variable ou surface irrégulière), plaques de fixation bardage, et une solution bi-fixation permettant d'ancrer l'échelle en pied et en tête jusqu'à 8000 mm sans reprise intermédiaire murale. Une fixation doit être positionnée tous les 2500 mm maximum le long de l'échelle.
